Aruncați o privire în culisele STIHL și urmăriți etapele de dezvoltare și fabricare a șinelor noastre de ghidaj pentru motoferăstraie.
14.05.2024
STIHL dezvoltă șinele de ghidaj pentru motoferăstraie la sediul companiei, din orașul Waiblingen, din Baden-Württemberg. Fabricarea șinelor este realizată în trei locații la nivel mondial: în Statele Unite ale Americii, Brazilia și de asemenea în Waiblingen - în imediata apropiere a departamentului de dezvoltare.
Cele peste 100 de șine de ghidaj disponibile variază în lungime și structură, pentru a acoperi diferite scenarii de utilizare. În ciuda acestor diferențe majore, toate șinele STIHL au ceva în comun: acestea oferă un raport excelent între greutate și durabilitate.
Calea spre producția în serie începe cu primele etape de dezvoltare a șinelor. În primul rând, sunt analizate nevoile clienților. Acestea se află în centrul atenției în timpul dezvoltării șinelor. Pe baza acestora sunt definite sarcinile de lucru pentru care șina nouă este dezvoltată și cerințele pe care modelul trebuie să le îndeplinească. Acest lucru are o influență directă asupra structurii șinei.
Șina triplă: Aceste șine de ghidaj sunt alcătuite din trei plăci metalice sudate împreună și sunt adecvate atât pentru utilizatorii profesioniști, cât și pentru cei privați. Șinele triple oferă o stabilitate ridicată în ciuda greutății reduse, la o lungime maximă de tăiere de 63 de centimetri, permițând astfel efectuarea lucrărilor în mod confortabil și precis.
Șina cu capăt: În cazul lucrărilor cu lemn de esență tare, șinele cu capăt sunt prima alegere pentru tăieturi precise datorită corpului deosebit de rigid al șinei. Aceste șine sunt disponibile cu o construcție ușoară și sunt adaptate optim la nevoile profesionale din domeniul silviculturii. Sunt ideale în special în combinație cu cele mai mari dintre motoferăstraiele noastre, precum STIHL MS 881.
Șina plină: Aceste șine de ghidaj au un corp plin din oțel, corpul și vârful acestora sunt protejate de o armătură rezistentă din oțel dur. Din acest motiv, șinele pline sunt ideale pentru lucrări cu lemn de esență tare, care impun cerințe speciale privind rezistența la torsiune și la care greutatea șinei port-lanț joacă un rol secundar.
De îndată ce au fost stabilite utilizarea și structura șinei, departamentul de dezvoltare creează primele schițe CAD pe computer. În acest mod, noua șină de ghidaj este deja creată virtual.
Primele prototipuri sunt fabricate în etapa următoare a procesului de fabricare, pe baza schițelor CAD. Datorită proximității directe dintre departamentul de dezvoltare și cel producție din Waiblingen, acest lucru se realizează rapid și fără complicații.
Pentru ca fiecare șină de ghidaj să îndeplinească pe deplin cerințele înalte de calitate STIHL, sunt efectuate cicluri ample de testare. În cadrul acestui proces, nu numai că fiecare șină este optimizată și îmbunătățită pentru scopul său ulterior, ci este supusă și unor teste speciale pentru a garanta siguranța, rezistența la torsiune și calitatea maximă materialului.
Test de recul: pe standul de testare a reculului se verifică modul în care întregul sistem, alcătuit din motoferăstrău, șină și lanț, se comportă în cazul unui recul. Aceste date sunt integrate în procesul de dezvoltare pentru a produce șine de ghidaj care garantează o siguranță maximă pentru utilizatori.
Testare privind îndoirea: această testare verifică rigiditatea șinei de ghidaj. Prin urmare, se permite deformarea șinelor STIHL în lemn la aplicarea unei forțe mari, cu toate acestea, ele revenind ulterior la poziția lor inițială, dreaptă.
Verificarea durității: acest test asigură faptul că toate materialele prelucrate în șina de ghidaj au duritatea prevăzută.
Verificarea dimensiunilor: dimensiunile exacte reprezintă o condiție de bază pentru fiecare șină de ghidaj STIHL. Prin urmare, prin intermediul acestui test se verifică dacă șina corespunde specificațiilor anterioare.
Odată cu aprobarea unei șine de ghidaj pentru producția în serie sunt determinate și mijloacele auxiliare necesare pentru fabricație. Primele exemplare din serie sunt supuse din nou la toate testele înainte de a fi furnizate clienților STIHL pentru probarea la nivel mondial.
Feedback-ul privind manevrarea generală în timpul utilizării, precum și privind comportamentul șinei de ghidaj în cele mai diferite condiții climatice se realizează direct la departamentul de dezvoltare din Waiblingen. În acest mod, pe de o parte caracteristicile șinei pot fi testate și confirmate în condiții reale, iar pe de altă parte, la dezvoltarea șinei este utilizată în mod direct o gamă largă de experiențe și feedback.
Bine de știut
Pentru a crește puterea de tăiere a motoferăstraielor cu acumulator, STIHL dezvoltă șine de ghidaj deosebit de înguste, concepute pentru utilizarea profesională. Astfel că, începând din luna octombrie a anului 2022, șina de ghidaj triplă STIHL Light 04 este disponibilă și cu o lățime a canelurii de 1,1 milimetri.
Șinele pline STIHL sunt debitate mai întâi de o instalație de debitare cu laser dintr-o piesă brută din oțel călit și aliat de înaltă calitate. Debitarea cu laser nu produce bavuri și debitează într-o singură etapă de lucru atât conturul exterior al șinei pline, cât și alezajele și gaura alungită.
Două piese profilate din stelit protejează capul unei șine pline STIHL împotriva uzurii, abraziunii și temperaturilor ridicate. Piesele profilate din stelit sunt sudate mai întâi cu laser. Apoi, o mașină dezvoltată special de STIHL șlefuiește cu precizie pasajul de trecere a materialului.
În cadrul următoarei etape de producție, o mașină de șlefuit închisă șlefuiește canelura necesară pentru ghidarea lanțului în șina plină. La final, calea lanțului este călită din nou. Astfel se asigură că șina plină îndeplinește cele mai înalte standarde de calitate.
Înainte de ambalarea șinei pline fabricate, se efectuează orificiul de lubrifiere și vopsirea. Vopsirea șinelor este realizată complet automat cu vopsea pe bază de apă. În timpul acestei etape, un sistem de camere de înaltă precizie monitorizează suprafața vopsită, modelul orificiilor și dimensiunile, pentru garanta că fiecare șină plină fabricată are calitatea STIHL verificată înainte de a ajunge la clienți.
Șinele port-lanț triple au cea mai mică greutate. Acestea sunt fabricate din două panouri laterale și o placă centrală cu decupaj mare. Din aceste decupaje rezultă o șină ușoară, care poate fi manevrată ușor și care prezintă o rezistență bună la torsiune. Cele trei piese sunt presate împreună într-o presă de sudură cu o presiune de până la 20 de tone și sunt sudate între ele cu ajutorul electrozilor.
La fel ca în cazul fabricării unei șine pline, de asemenea, la fiecare șină de ghidaj triplă STIHL, calea de rulare este călită într-o mașină complet automată.
Acum, roata dințată de ghidaj este montată în capătul șinei triple. În acest mod frecarea pe șină este redusă, deoarece roata dințată de ghidaj ridică lanțul de pe șină. În timpul montării, capătul șinei este deschis și este introdusă roata dințată cu rulment.
În ultima etapă a procesului de fabricare, șina triplă este mai întâi vopsită și apoi este imprimată de o instalație de imprimare digitală.
O șină cu capăt este alcătuită din corpul unei șine pline și capul unei șine triple. Șinele cu capăt STIHL sunt fabricate atât cu o construcție clasică masivă, cât și cu o construcție ușoară cu o greutate mică.
Pentru a produce o șină cu capăt cu construcție ușoară, piesa brută din oțel călit este frezată în anumite puncte în cadrul unei etape de producție anterioare, înainte de debitarea prin sudare cu laser, pentru a reduce greutatea șinei la aproximativ o treime din greutatea unei șine pline. Apoi, este sudat un capac pentru a acoperi punctele frezate.
Ulterior, corpul șinei cu capăt este supus la aceleași etape de fabricare precum o șină plină, deci este mai întâi călit, debitat cu laserul, iar apoi canelura de ghidare este șlefuită.
Pe de altă parte, capul șinei este realizat din trei părți, pentru a asigura o manevrare îmbunătățită prin greutatea mică, la o putere de tăiere foarte mare. Acesta este nituit mai întâi cu corpul de bază al șinei, apoi calea de rulare este călită, iar în cele din urmă este montată roata dințată de ghidaj.
Șinele cu capăt STIHL cu construcție ușoară, cum ar fi STIHL Rollomatic ES Light, sunt ideale în mod deosebit pentru lucrări foarte solicitante în domeniul silviculturii datorită greutății cu 30 % mai mici și îndeplinesc cele mai înalte cerințe profesionale.
| Tipul șinei | Exemplu de model | Caracteristici | Utilizare și avantaje |
|---|---|---|---|

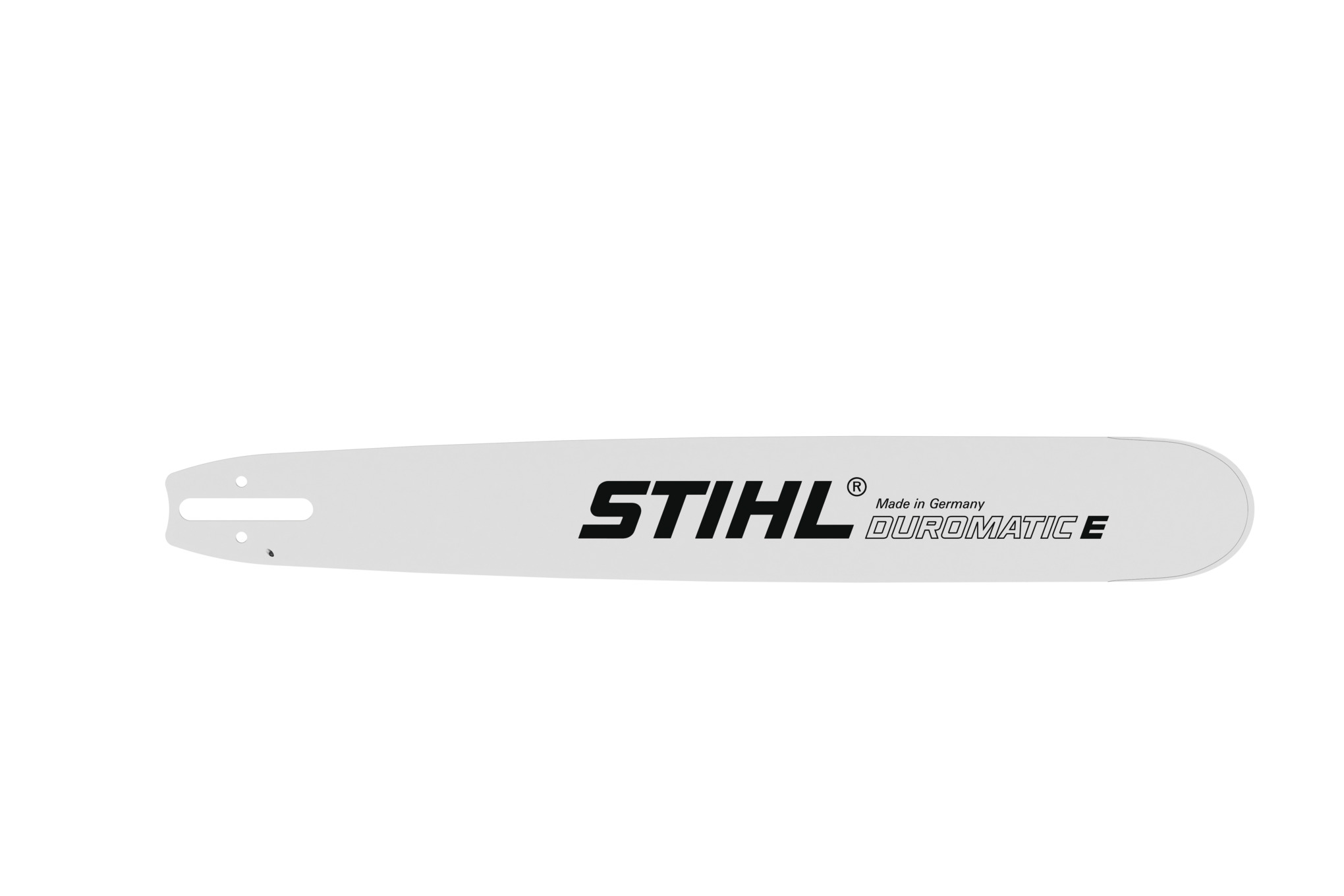

| Șină plină | Duromatic E, 1,6 mm |
|
|
| Șină triplă | Rollomatic E light, 3/8“ P, 1,3 mm |
|
|
| Șină cu capăt | Rollomatic ES, 0,404", 1,6 mm |
|
|
| Șină cu construcție ușoară | Rollomatic E light P, 3/8", 1,3 mm |
|
|
| Șină cu construcție ușoară | Rollomatic ES light, 3/8“, 1,6 mm |
|
|
